半導体素子とは？種類・特徴・用途をわかりやすく解説
半導体素子は、スマートフォンやパソコン・自動車・医療機器など、現代の電子機器のあらゆる場面に使われている電子部品です。しかし「半導体」と「半導体素子」の違いや、どのような種類があってどこで使われているのか、体系的に理解している方は多くないでしょう。
本記事では、半導体素子の定義・材料による性能の違い・電気的および物理的な特徴・ダイオードやトランジスタなどの種類・MPUやGPUといった具体的な活用例まで、基礎からわかりやすく解説します。
半導体素子とは何か？定義と半導体との違い
半導体素子を正しく理解するには、まず「半導体という材料」と「それを使って作られた素子（部品）」の違いを把握することが重要です。半導体は導体と絶縁体の中間的な性質を持つ物質であり、素子はその特性を活かして特定の機能を持たせた電子部品を指します。
以下では、どのような材料が使われるか、そして材料と素子がどう異なるかについて説明します。
半導体材料の種類が素子の性能を決める理由
半導体は、電気を通す導体と電気を通さない絶縁体との中間的な性質を持つ物質です。純粋な状態では電気をほとんど通しませんが、わずかな不純物を加えると電子や正孔（ホール）と呼ばれる電気の担い手が増加し、電気の流れやすさが大きく変化します。
この性質を活かした材料の選択が、半導体素子の性能を左右します。代表的な半導体材料を、コスト・普及度・近年の注目度・得意な用途という観点で次の表にまとめました。
材料 | 普及度 | コスト感 | 近年の注目度 | 得意な用途 |
|---|---|---|---|---|
シリコン（Si） | ◎ | 低 | 安定 | 汎用デバイス全般 |
ゲルマニウム（Ge） | △ | 中 | 低下傾向 | 高周波・赤外線センサ |
ガリウムヒ素（GaAs） | ○ | 高 | 安定 | 高周波・LED・宇宙用 |
炭化ケイ素（SiC） | ○ | 高 | 急上昇 | EV・電力変換・高温環境 |
窒化ガリウム（GaN） | ○ | 高 | 急上昇 | 5G通信・パワー半導体 |
【関連記事】半導体設計とは？仕事内容や必要な知識、おすすめの資格について解説
半導体と半導体素子の定義の違い
半導体そのものとは、シリコンやゲルマニウムのように電気伝導の性質を制御できる「材料」のことです。一方、半導体素子は、その材料を使って電流を一方向にしか流さない機能を持たせたダイオードや、信号を増幅するトランジスタのように、特定の電気的な役割を与えられた電子部品を指します。
「素子」とは電子回路を構成する最小単位の部品を意味し、「デバイス（装置）」と言い換えると、半導体素子がひとつの機能を持った装置として動作するものだと理解しやすくなります。材料である半導体と、その材料から作られた電子部品である半導体素子は、明確に区別して理解することが大切です。
半導体素子の主な特徴
半導体素子には、電気的な動作を支える特徴と、物理的な構造から生まれる特徴の2つの側面があります。電流を制御する仕組みや導電性を決める性質が、スマートフォンをはじめとする小型電子機器の実現を可能にしており、また微細化技術による高い集積度と長期にわたる耐久性が、幅広い産業での信頼ある活用を支えています。
電気的な特徴（電流制御・バンドギャップ・低電力消費）
半導体素子が多くの電子機器で活用される理由は、電流を自在に操るための3つの電気的特性にあります。
特徴 | 内容 |
|---|---|
電流制御 | 電子の移動を調節することで電流のオン・オフを切り替えられる。デジタル回路の基本部品であるトランジスタがこの役割を担う。 |
バンドギャップ | 「価電子帯」と「伝導帯」の間のエネルギーの差のこと。この大きさによって導電性が決まり、小さければ電気を通しやすく、大きければ通しにくくなる。 |
低電力消費 | 低い電力で動作できるため、バッテリー駆動の機器や省エネルギー設計に適している。モバイルデバイスの電池持ち向上に貢献している。 |
これら3つの電気的特性が組み合わさることで、スマートフォンのようなコンパクトな機器でも高度な演算処理が実現されています。
電気的特徴の次に目を向けたいのが、物理的な構造と信頼性に関わる特徴です。素子をいかに小さく、かつ長く安定して使えるかという観点は、半導体素子が現代の幅広い分野で採用される理由を理解するうえで欠かせない視点です。
物理的・信頼性の特徴（高集積度・耐久性）
半導体素子には、構造面と信頼性面において重要な2つの特徴があります。
特徴 | 内容 |
|---|---|
高集積度 | 微細なサイズで製造した多数のトランジスタやダイオードを、1枚の小さなチップ上に配置できる。小型化・高性能化・低コスト化を同時に実現する技術的基盤となっている。 |
耐久性 | 長期間にわたって正確な動作を維持し、外部環境の影響に対しても安定して機能する。航空宇宙機器・医療機器・産業用機器など厳格な基準が求められる分野で不可欠な特性である。 |
半導体素子は「小さくまとめる」「長く使える」という2つの強みを持ちます。電気的特徴と物理的特徴の両方を理解したうえで、次に気になるのはそれぞれの種類と構造の違いでしょう。半導体素子にはさまざまな種類があり、それぞれが異なる構造を持ち、得意とする用途も大きく違います。種類を知ることで、半導体素子が実際にどのように機能しているかをより深く理解できるようになります。
半導体素子の種類と仕組み
半導体素子は機能や構造によってさまざまな種類に分かれており、それぞれが電子回路の中で異なる役割を担っています。
電流を制御・増幅する能動素子として分類される半導体素子が、回路上でどのように機能するか、また代表的な素子であるダイオードやトランジスタがどのような仕組みで動作するかを理解することで、半導体素子の全体像が見えてきます。
半導体素子が能動素子に分類される理由
電子デバイスは「能動素子」と「受動素子」の2種類に大別されます。能動素子とは、外部からの信号やエネルギーを用いて電気の流れを制御・増幅する部品であり、半導体素子はこの能動素子に分類されます。
一方、受動素子はエネルギーの蓄積や制御を担う部品で、電流の方向や大きさを自ら変えることはできません。回路上では両者が互いを補い合うことで、安定した動作が実現されます。
分類 | 能動素子（半導体素子） | 受動素子 |
|---|---|---|
主な役割 | 電流の制御・増幅・スイッチング | エネルギーの蓄積・制御・検出 |
代表的な素子 | ダイオード、トランジスタ、サイリスタ | 抵抗器、コンデンサ、インダクタ |
回路上の位置づけ | 信号の処理・変換の中核 | 能動素子の動作を補助・安定化 |
ダイオードが整流・発光・電圧安定化に使われる仕組み
ダイオードはp型半導体とn型半導体を接合した素子で、電流を一方向にしか流さない「整流作用」を持ちます。一般的な電源が供給する交流電流は電流の向きが周期的に変わりますが、ダイオードを組み込むことで一定方向の直流電流に変換できます。この整流作用を基本として、用途に応じたさまざまな種類が存在します。
種類 | 主な用途 |
|---|---|
整流ダイオード・ブリッジダイオード | 交流→直流変換（電源回路） |
ツェナーダイオード（定電圧ダイオード） | 電圧の安定化 |

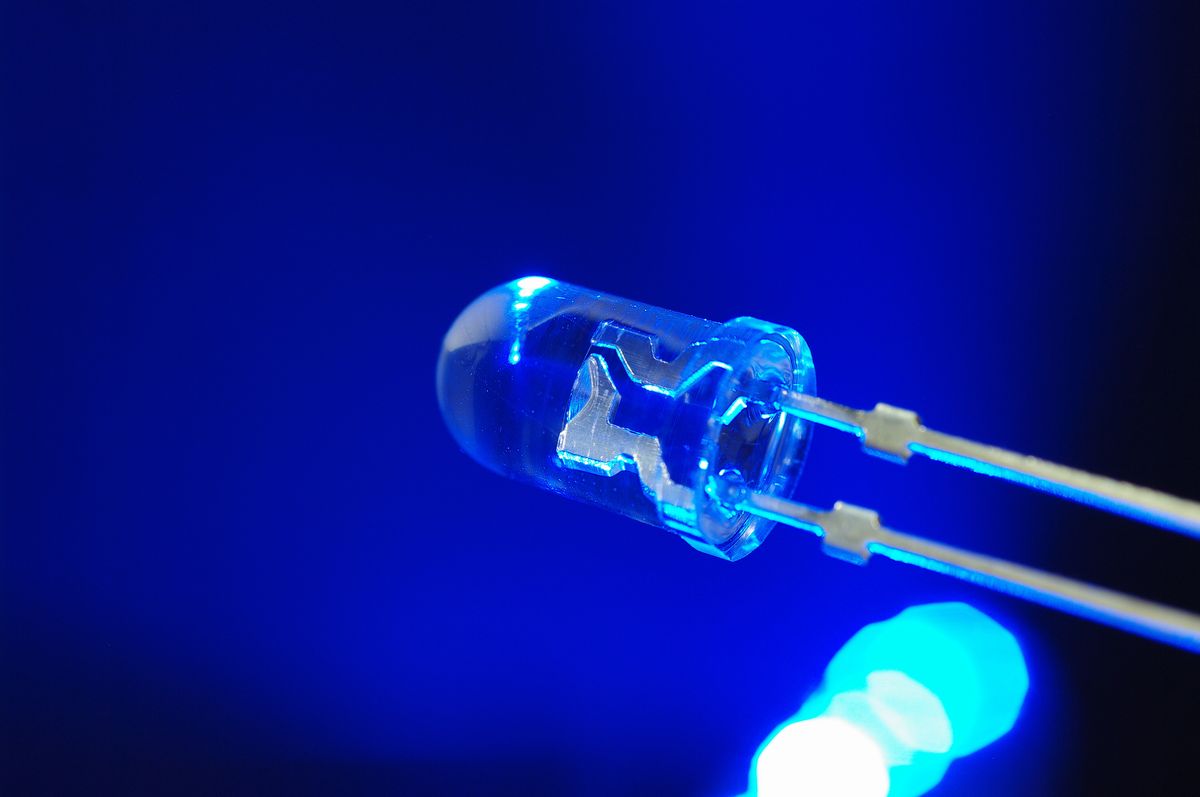

発光ダイオード（LED） | 発光・照明・ディスプレイ |
フォトダイオード | 光を電流に変える光電変換 |
トランジスタが増幅・スイッチングに使われる理由
トランジスタはベース・エミッタ・コレクタの3層構造を持つ素子です。ベースに流れる微小な電流がエミッタからコレクタへの大きな電流を制御する仕組みにより、増幅とスイッチングの2つの機能が実現されます。
スイッチング機能はベース電流の有無によってエミッタ・コレクタ間の電流をオンオフするもので、デジタル回路の基本動作を支えています。用途によってバイポーラ型とMOS型の2種類が使い分けられます。
種類 | 得意な用途 | 主な特徴 |
|---|---|---|
バイポーラ型 | パワーデバイス・アナログ回路 | 高電圧・高電流動作に適している |
MOS型 | デジタル回路・低消費電力設計 | 電圧駆動・高速スイッチング・小面積化が可能 |
機能・構造で見た半導体素子の4つの分類と特徴
半導体素子を機能・構造の観点から整理すると、「ディスクリート」「集積回路（IC）」「センサ」「オプトエレクトロニクス」の4種類に分類されます。それぞれが異なる場面で選ばれる理由は、求められる機能の単純さ・複雑さや、扱う信号の種類によって異なります。
カテゴリ | 主な特徴 | 選ばれる主な場面 |
|---|---|---|
ディスクリート | 単一機能に特化、高信頼性・コスト効率が高い | 電力変換・制御回路・スイッチング電源 |
集積回路（IC） | 複数素子を1チップに集積、多機能 | コンピュータ・通信機器・家電 |
センサ | 物理量を電気信号に変換 | 温度・圧力・加速度の検出 |
オプトエレクトロニクス | 光と電気の相互変換 | 光通信・照明・医療機器・太陽電池 |
集積回路はアナログICとデジタルICに分かれ、アナログICは音声信号の増幅など連続的な信号処理を、デジタルICは論理演算やデータ処理を担います。オプトエレクトロニクスは発光素子・受光素子・光制御素子の3種類で構成され、LEDや光通信機器など光と電気を相互に変換する幅広い用途で活用されています。
半導体素子の主な用途と活用されている電子デバイスの例
半導体素子は演算・記憶・通信・制御といったさまざまな役割を担うデバイスとして、日常的に使われる電子機器の中に組み込まれています。
MPUやGPUのような演算処理系デバイスから、メモリ・通信モデムIC・FPGAのような記憶・通信・回路設計を支えるデバイスまで、用途ごとに異なる半導体素子が選ばれています。
演算・処理系デバイスへの活用（MPU・GPU・CPU）
演算・処理を担う半導体デバイスには、MPU・GPU・CPUの3種類があり、それぞれ得意とする処理の性質が異なります。
MPU（マイクロプロセッサ）はシステム全体の命令処理・演算を担う中核チップで、パソコン・スマートフォン・家電・自動車・クラウドサービスなど幅広い機器で使われています。
CPU（中央演算処理装置）はあらゆる計算とデータ処理を行うコンピューターの頭脳であり、クロック周波数とコア数が性能の指標となります。
GPU（グラフィックプロセッサ）は大量の画像データを高速に処理する並列処理能力を持ち、動画編集やゲームに不可欠です。
近年はAIモデルのトレーニングや推論、ディープラーニング・画像認識技術の発展においても、GPUが中心的な役割を担っています。
データ記憶・通信・柔軟な回路設計を支える半導体デバイスの役割
メモリ・通信モデムIC・FPGAは、それぞれ「記憶」「通信」「柔軟性」という異なるニーズに対応した半導体デバイスです。メモリはCPUが処理するデータを読み書きするデバイスで、一時記憶に使われるRAM（ランダムアクセスメモリ）と、電源を切ってもデータが保持されるROM（読み取り専用メモリ）の2種類があります。
通信モデムICは変調（デジタル信号をアナログ信号に変換）と復調（アナログ信号からデジタル情報を取り出す）の機能を持ち、スマートフォン・モバイルデバイス・GPS機器などでネットワーク通信を実現します。
FPGAは設置後でも論理回路の構成を書き換えられる点が特徴で、MRI・超音波診断装置・ルーター・レーダーなど仕様変更が生じやすい機器に適しています。
まとめ
半導体素子は、導体と絶縁体の中間的な性質を持つ材料を用いて作られた電子部品であり、電流制御・高集積度・耐久性などの特性を活かしてダイオード・トランジスタ・集積回路などの種類に分かれ、MPU・GPU・メモリ・FPGAといったデバイスとして現代の電子機器を支えています。
